LED DIGITALNI KONTROLER

Opis proizvoda

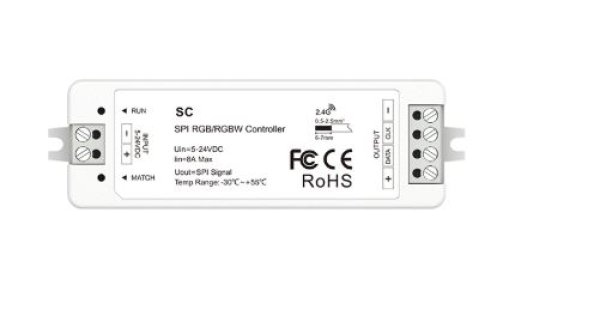

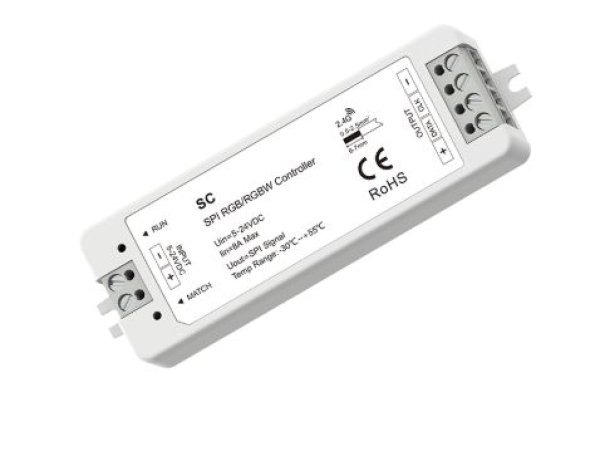

SC je mini SPI RGB/RGBW LED RF kontroler s digitalnim (SPI/TTL) izlazom, namijenjen upravljanju adresabilnim (pixel) LED trakama i svjetlima.

Značajke:

1. Mini dizajn, SPI izlaz
2. Kompatibilan s RF 2.4 GHz RGB / RGBW daljinskim upravljačima
3. Podržava 49 vrsta digitalnih IC LED traka (RGB i RGBW)
4. Moguće postavljanje:
5. tipa IC čipa
6. redoslijeda R / G / B / W
7. 40 dinamičkih programa, uključujući:
8. trčanje (horse-race)
9. jurnjavu (chase)
10. protok (flow)
11. trag (trail)
12. postupne promjene boja
13. Maksimalno 1024 pixela

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 5–24 V DC
2. Ulazna struja: 8 A
3. Potrošnja kontrolera: 1 W
4. Ulazni signal: RF 2.4 GHz
5. Izlazni signal: SPI (TTL)
6. Maks. broj pixela: 1024

Radni uvjeti

1. Radna temperatura: –30 °C do +55 °C
2. Maks. temperatura kućišta: +65 °C
3. IP zaštita: IP20

Mehanički podaci

1. Dimenzije: 114 × 38 × 26 mm
2. Težina: 0,049 kg

Uparivanje daljinskog upravljača

1. Uparivanje:
2. Kratko pritisnite tipku Match, zatim odmah pritisnite ON/OFF tipku na daljinskom upravljaču
3. Brisanje svih daljinskih:
4. Držite tipku Match 5 s
5. → svjetlo trepne 5 puta (svi daljinski obrisani)

Važne napomene

1. Ako SPI LED traka koristi jednožičnu kontrolu, DATA i CLK izlazi su isti – jedan kontroler može spojiti 2 LED trake
2. Ako opterećenje prelazi 8 A, LED traka mora imati dodatno napajanje
3. (između kontrolera i trake spajaju se samo DATA / CLK i GND)
4. Snaga napajanja mora biti najmanje 1,2 × veća od snage LED opterećenja
5. (inače može doći do treperenja ili nestabilnog rada)
