LED KONTROLER

Opis proizvoda

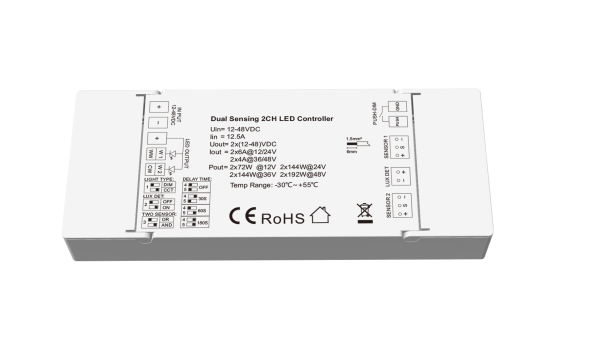

ES-V je dvokanalni LED kontroler s dvostrukim senzorima, namijenjen upravljanju:

1. jednobojnim LED trakama (DIM) ili
2. dvobojnim LED trakama (CCT – topla / hladna bijela)
3. te drugim niskonaponskim uređajima.

Kontroler omogućuje automatsko uključivanje/isključivanje svjetla pomoću različitih senzorskih sondi, uz dodatno ručno upravljanje putem Push tipkala.

Glavne značajke

1. Dva senzorska ulaza za upravljanje jednobojnom ili CCT LED rasvjetom
2. Kompatibilan s raznim sondama:
3. PIR senzor pokreta
4. senzor vrata
5. senzor prolaska rukom (hand sweep)
6. senzor dnevnog svjetla (LUX)
7. Spajanje samopovratnog (momentary) tipkala za:
8. uključenje / isključenje
9. prigušivanje svjetline
10. podešavanje temperature boje
11. DIP prekidači za:
12. odabir tipa rasvjete
13. uključivanje/isključivanje LUX detekcije
14. logiku rada dva senzora (OR / AND)
15. vrijeme kašnjenja isključenja
16. Primjena: stubišta, spavaće sobe, dnevni boravci, ormari, kuhinjski elementi, garderobe

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 12–48 V DC
2. Ulazna struja: 12,5 A
3. Izlazni napon: 2 × (12–48 V DC)
4. Izlazna struja:
5. 2 × 6 A @ 12/24 V
6. 2 × 4 A @ 36/48 V
7. Izlazna snaga:
8. 2 × 72 W @ 12 V
9. 2 × 144 W @ 24 V
10. 2 × 144 W @ 36 V
11. 2 × 192 W @ 48 V

Podaci o prigušivanju

1. Ulazni signal: Push tipkalo
2. Raspon prigušivanja: 10–100 %
3. Siva skala: 4096 razina (2¹²)
4. PWM frekvencija: 2000 Hz (zadano)

Radni uvjeti

1. Radna temperatura (Ta): –30 °C do +55 °C
2. Maks. temperatura kućišta (Tc): +85 °C
3. IP zaštita: IP20

Mehanički podaci

1. Dimenzije: 175 × 80 × 45 mm
2. Bruto težina: 0,21 kg

DIP prekidači – postavke

DIP 1 – Tip rasvjete

1. DIM: jednobojna rasvjeta
2. CCT: dvobojna rasvjeta (topla / hladna bijela)

DIP 2 – LUX detekcija

1. ON: uključena detekcija dnevnog svjetla
2. prag: 50 lux
3. OFF: LUX detekcija isključena

DIP 3 – Logika dva senzora

1. OR: svjetlo se uključi ako je bilo koji senzor aktivan
2. (zadano za većinu senzora)
3. AND: svjetlo se uključi samo ako su oba senzora aktivna
4. (koristi se isključivo za dvostruku kontrolu vrata)

DIP 4 & 5 – Kašnjenje isključenja (PIR)

1. 30 s
2. 60 s
3. 180 s
4. OFF: kada se koriste drugi senzori (ne PIR)

Definicija žica senzora

1. Duljina kabela: 1 m
2. S: signal (5 V ili PWM, visoko = ON, nisko = OFF)
3. + / –: napajanje senzora

Push-Dim funkcija

Jednobojna rasvjeta (DIM)

1. Kratki pritisak: uključi / isključi
2. Dugi pritisak (1–6 s): kontinuirano pojačavanje ili smanjivanje svjetline
3. svaki novi dugi pritisak mijenja smjer
4. Dvostruki pritisak: 10 % ili 100 % svjetline

Dvobojna rasvjeta (CCT)

1. Kratki pritisak: uključi / isključi
2. Dugi pritisak (1–6 s):
3. u uključenom stanju → prigušivanje
4. u isključenom ili CCT stanju → promjena temperature boje
5. Dvostruki pritisak:
6. prebacivanje 3 razine boje:
7. topla bijela → neutralna bijela → hladna bijela
8. zatim ulazak u način finog podešavanja temperature boje

Napomena:

Senzori samo uključuju i isključuju rasvjetu.

Svjetlina i temperatura boje podešavaju se isključivo Push tipkalom.

Tipične primjene senzora

Stubišna rasvjeta (2 × PIR)

1. PIR senzori postavljeni na vrhu i dnu stubišta
2. Ulazak u zonu → svjetlo se automatski uključi
3. Nakon isteka vremena → svjetlo se isključi
4. Ako je LUX uključen → svjetlo se pali samo pri slabom ambijentalnom svjetlu

Kontrola vrata (1 ili 2 senzora)

1. Jedna vrata (OR):
2. vrata otvorena → svjetlo ON
3. vrata zatvorena → svjetlo OFF
4. Dvostruka vrata (AND):
5. svjetlo se gasi tek kada su oba vrata zatvorena

Kod senzora vrata, dodira ili prolaska rukom:

DIP 2, 4 i 5 moraju biti OFF

(bez LUX detekcije i bez kašnjenja)
