LED KONTROLER ZA STEPENICE

Opis proizvoda

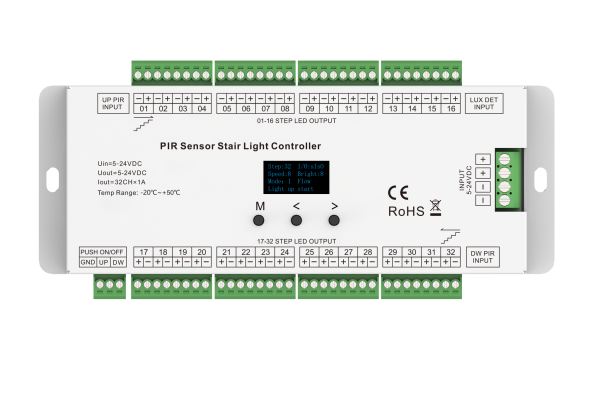

ES32-V je stubišni LED kontroler s dva PIR senzora i dva Push tipkala, namijenjen upravljanju 32 zasebna kanala jednobojne LED rasvjete s konstantnim naponom.

Uređaj ima OLED zaslon i tri tipke za jednostavno podešavanje, podržava detekciju dnevnog svjetla (LUX) te omogućuje razne dinamičke načine uključenja i isključenja rasvjete na stepenicama.

Glavne značajke

1. Dvostruka PIR detekcija + dvostruko Push tipkalo
2. 32 kanala izlaza s konstantnim naponom, maks. 1 A po kanalu
3. OLED digitalni zaslon, upravljanje s 3 tipke
4. 6 načina rada:
5. Flow (protok)
6. Chase (potjera)
7. Trail (trag)
8. Float (plutanje)
9. Five-step (pet koraka)
10. One-step (jedan korak)
11. 8 razina brzine i svjetline
12. Mogućnost sinkroniziranog ili sekvencijalnog uključenja/isključenja više koraka
13. Podesivo vrijeme fade-in / fade-out (0–3 s)
14. Podesivo vrijeme automatskog isključenja (5 s – 10 min)
15. Mogućnost ručne kontrole putem 2 Push tipkala
16. Brzo samotestiranje i zaštita od kratkog spoja
17. Mogućnost isključivanja pojedinog LED kanala ako je oštećen
18. Senzor dnevnog svjetla (LUX) – opcionalno uključivanje samo pri slabom svjetlu

Tehnički parametri

Ulaz i izlaz

1. Ulazni napon: 5–24 V DC
2. Izlazni napon: 32 × (5–24 V DC)
3. Izlazna struja: 32 kanala × 1 A
4. Izlazna snaga: 32 × (5–24 W)
5. Tip izlaza: konstantni napon

Senzorski podaci

1. Domet detekcije: ≤ 3 m
2. Kut osjetljivosti: 30° (±10°)

Radni uvjeti

1. Radna temperatura (Ta): –20 °C do +55 °C
2. Maks. temperatura kućišta (Tc): +85 °C
3. IP zaštita: IP20

Mehanički podaci

1. Dimenzije: 213 × 130 × 45 mm
2. Bruto težina: 0,65 kg

Dijagram spajanja (sažetak)

1. Napajanje AC 100–240 V → DC napajanje 5–24 V
2. 32 jednobojne LED trake (svaka svoj kanal)
3. 2 × PIR senzora (gore/dolje)
4. 2 × Push tipkala (ručno upravljanje)
5. Senzor dnevnog svjetla (opcionalno)

Napomena:

PIR senzor se može zamijeniti IR refleksijskim senzorom (ES-T) ili drugim senzorom s 5 V izlazom.
